用友NC产品应用案例:自由报表添加图表及发布
一、 引言
NC65自由报表中也提供了统计图,供用户以图的形式展现数据。系统预置了11种统计图类型,分别是:柱状图、饼图、折线图、面积图、仪表图、XY系列图、气泡图、股价图、甘特图、金字塔图、直方图,本案将以最简单最常用的柱状图为例说明。
二、 应用场景
NC65自由报表中也提供了统计图,本案例以某公司部门的销售订单的金额为例,演示系统实现图表展现数据。
三、 解决方案

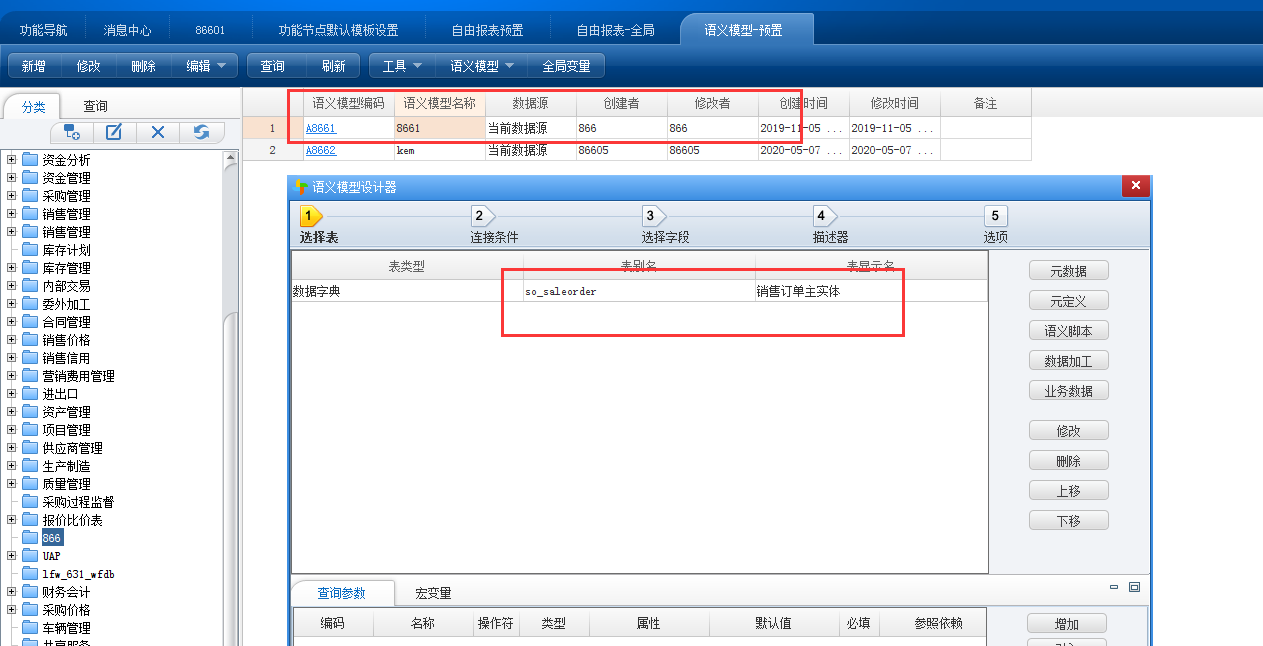

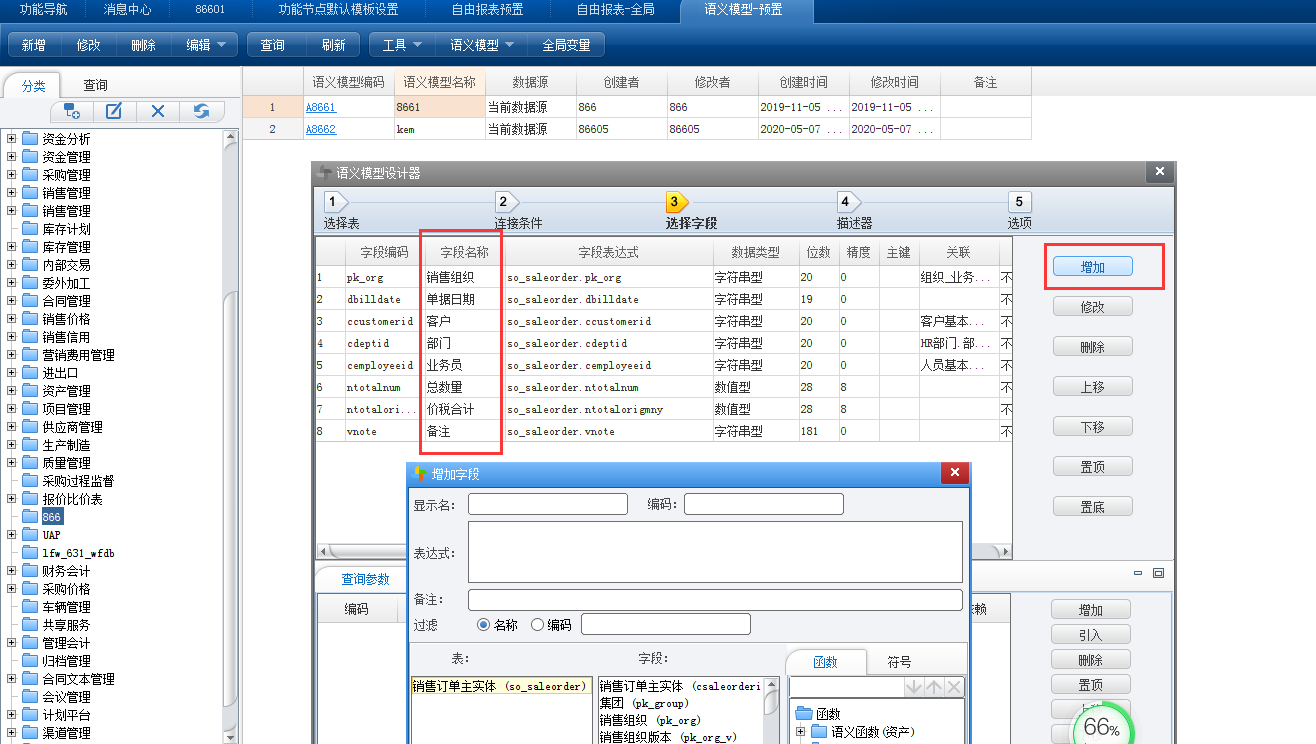

第一步:设置一个语义模型
新增语义模型:8661使用销售订单主实体。

增加字段:销售组织、部门和价税合计。

第二步:新增自由报表
在报表设计界面选择一块放置图形的区域后点击“格式”的下拉菜单中选择“统计图”或者鼠标右键选择“统计图”即可进入统计图定义界面。

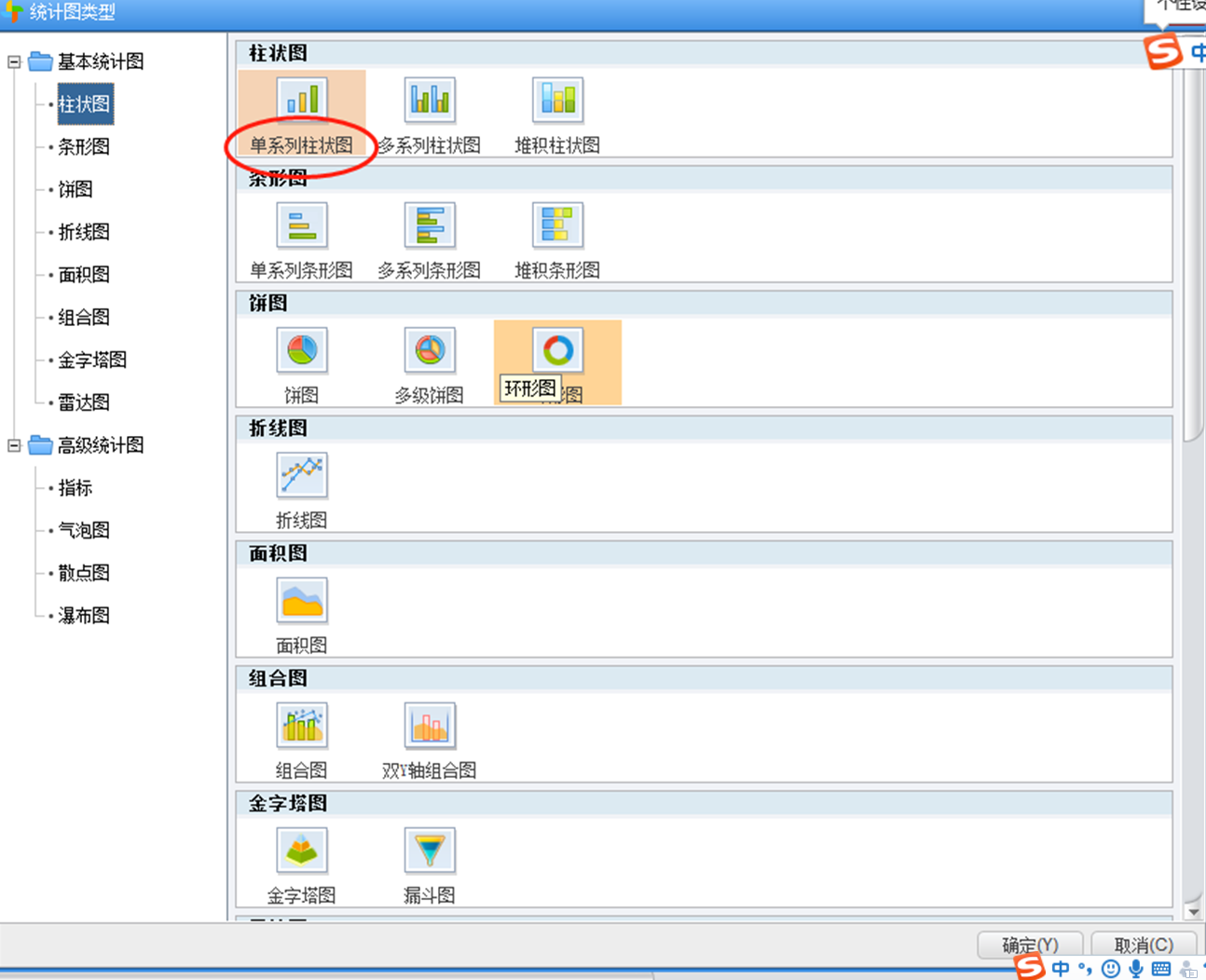

打开的统计图对话框如下图所示,系统预置了11种统计图类型,分别是:柱状图、饼图、折线图、面积图、仪表图、XY系列图、气泡图、股价图、甘特图、金字塔图、直方图,鼠标点中某种类型的统计图左侧的子图标类型区域就会展现出左侧所选统计图类型的示意图。

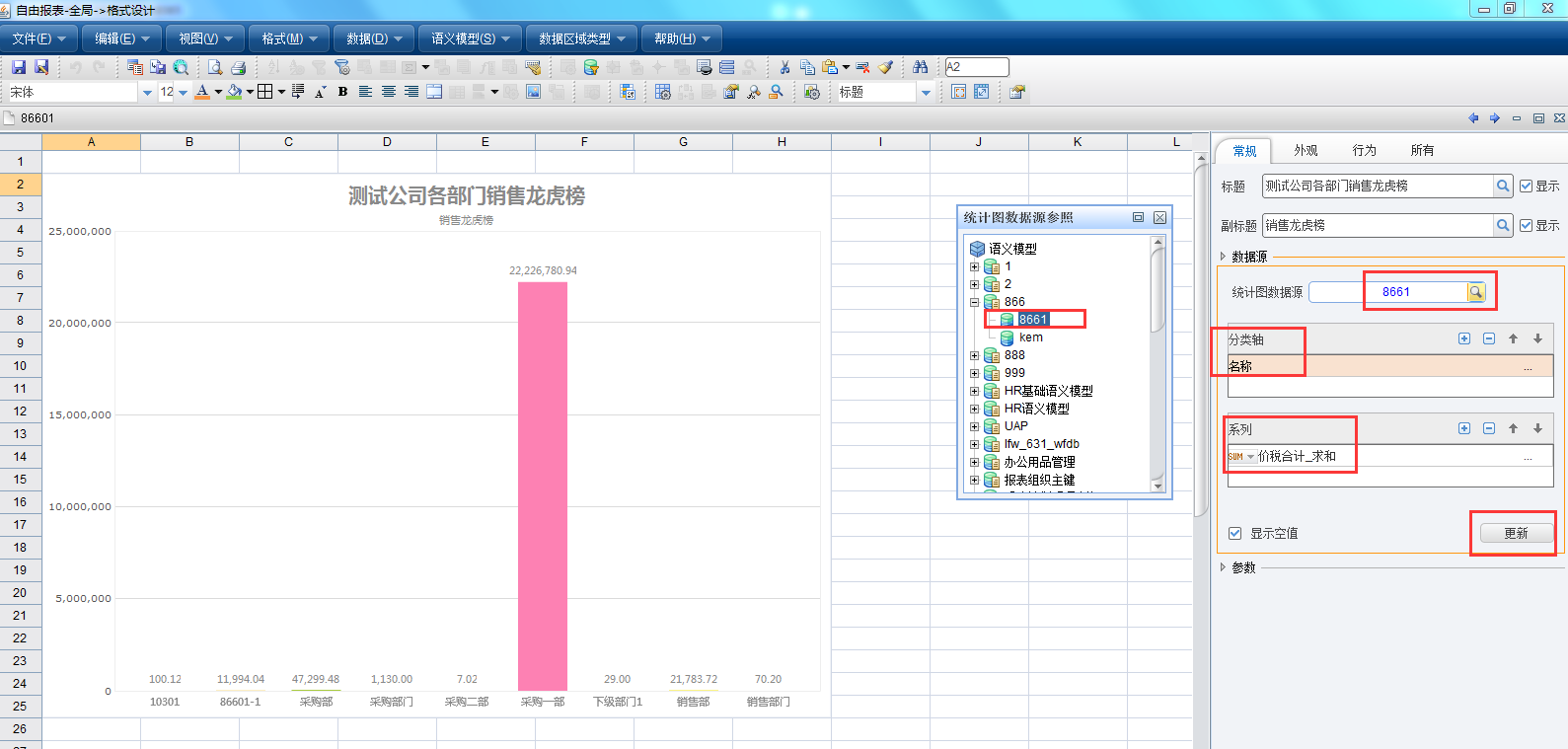

常规页签:
统计图数据源:统计图的数据从哪来,目前只能从语义模型中来。点右边的按钮会弹出语义模型选择对话框.
分类轴:相当于X轴,绘图时会以此字段的值填充X轴下方的文字,并以这些值作为分组画图。
系列:对应的就是Y轴的数据了。有的图只允许设一个(如饼图),有的可以设多条(如柱状图)。表格中默认会加载语义模型中的所有数值型字段,并且默认统计方式为合计,如果需要增加非数值型字段,可以点击右方的“增加数据轴”即可。

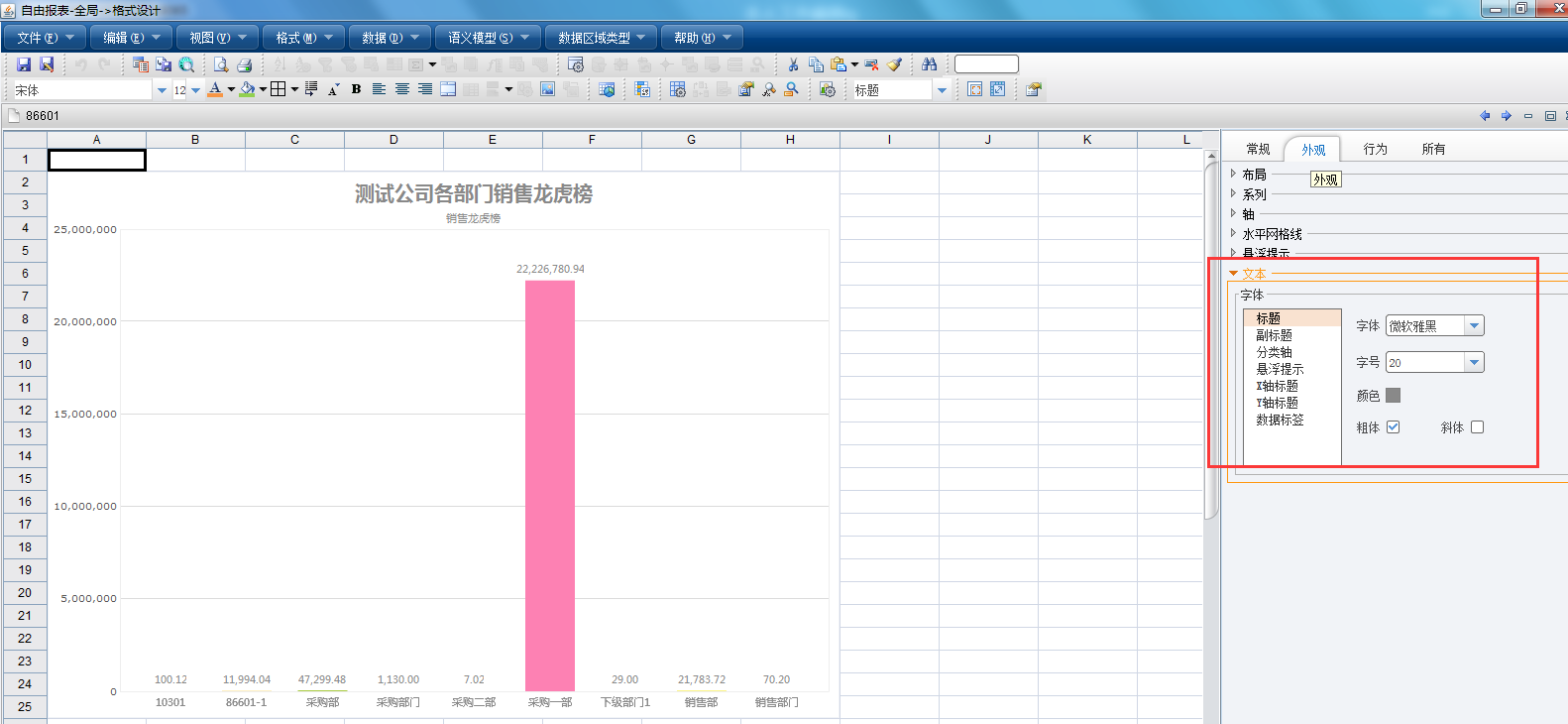

统计图外观页签:此页签主要是对统计图展示的外观进行的设置,无特殊业务意义。

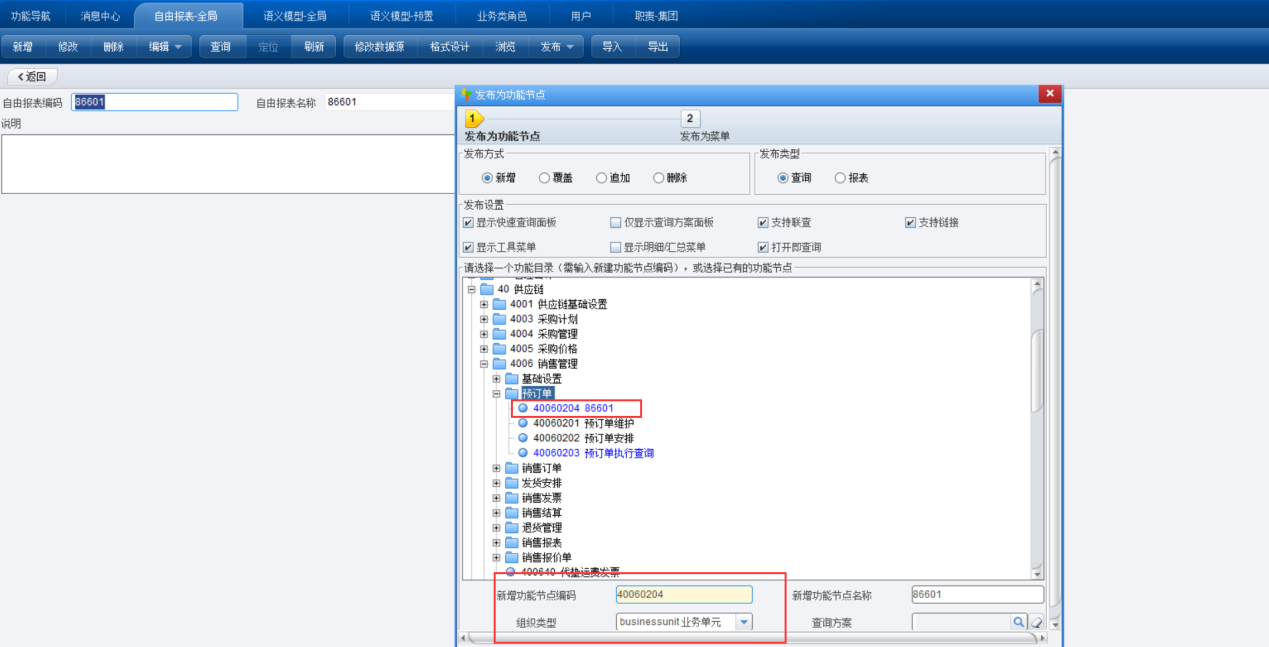

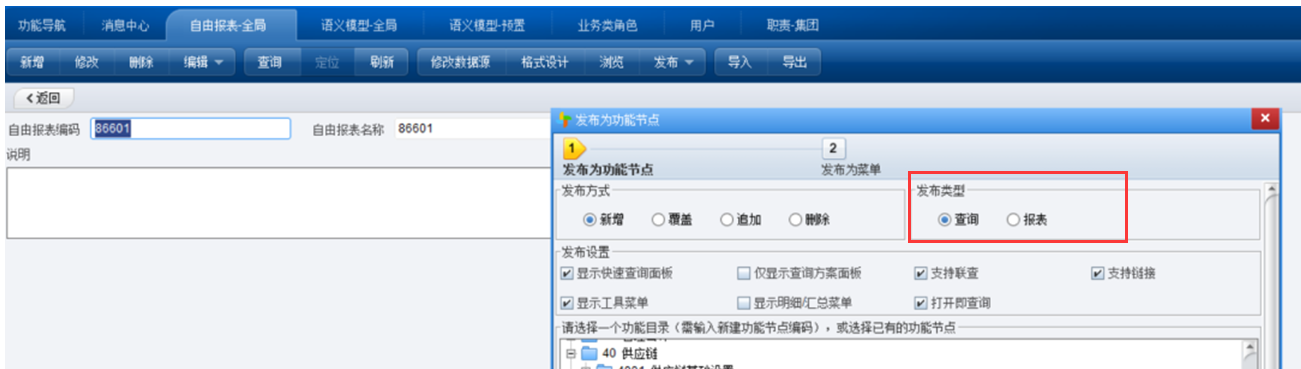

第三步:自由报表发布
注意发布类型为查询,组织类型选择为业务单元或集团。

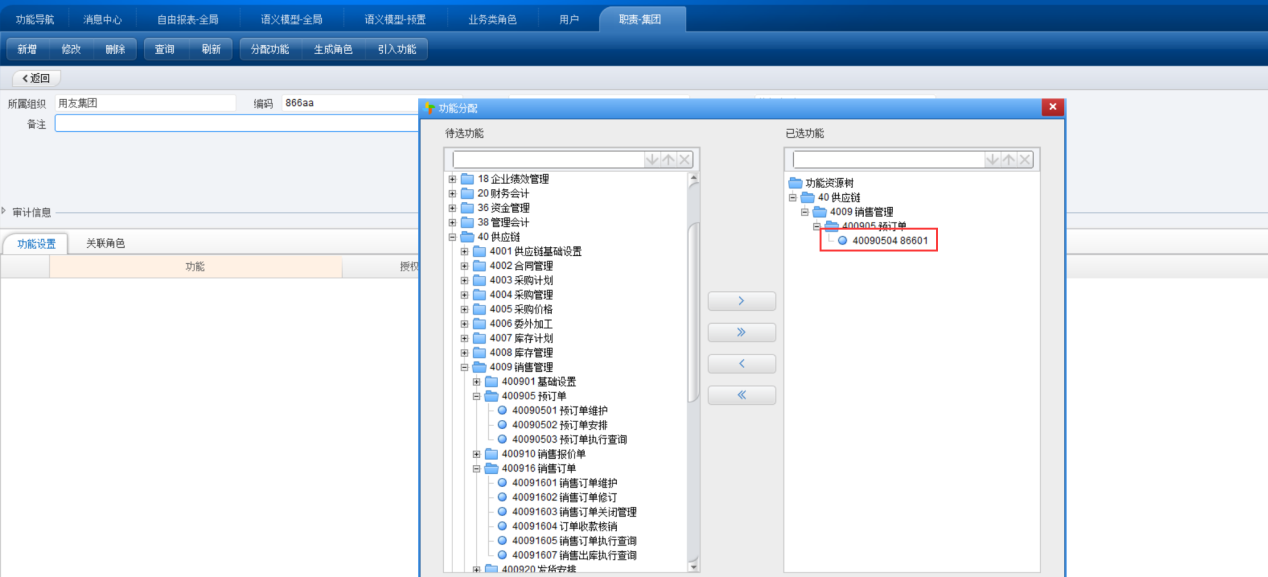

第四步:功能节点权限分配

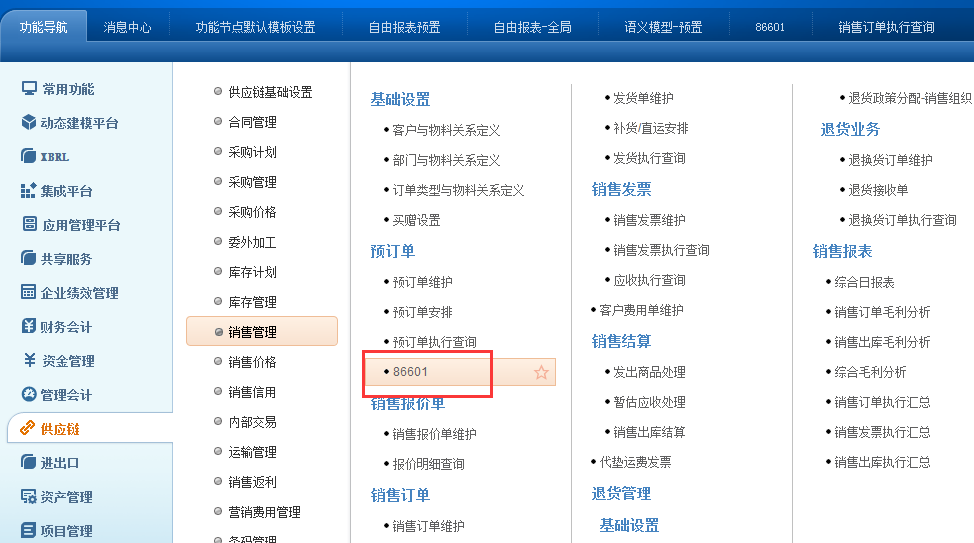

权限分配后登录可以看到发布的位置多了一个功能节点。

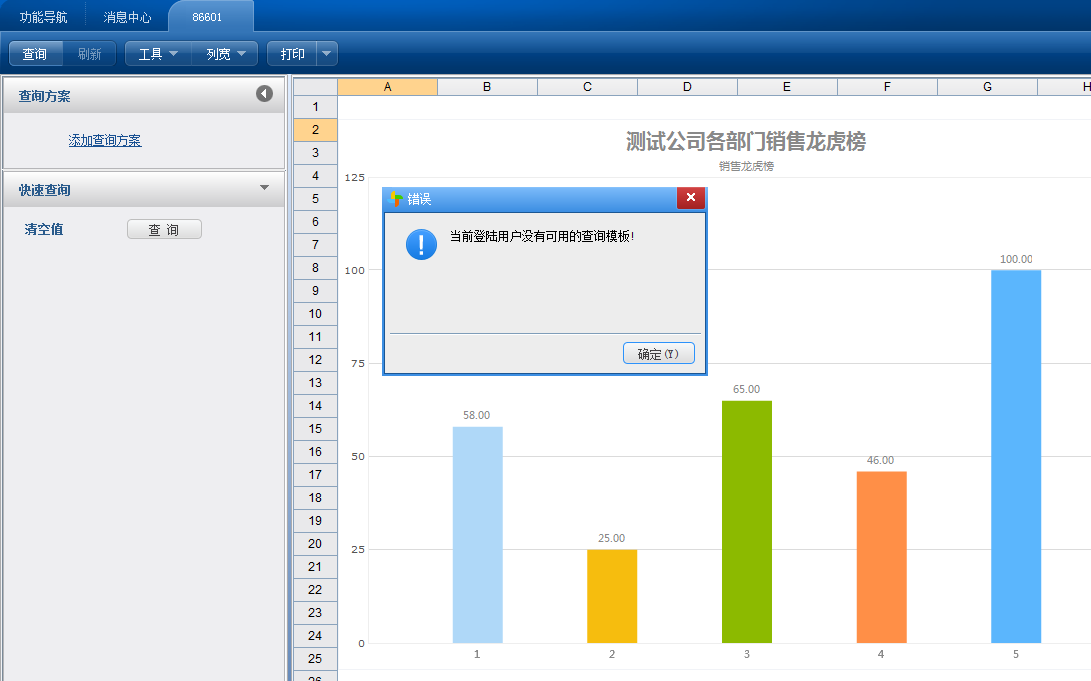

登录提示没有查询模板,需要功能节点默认模板中添加查询模板。

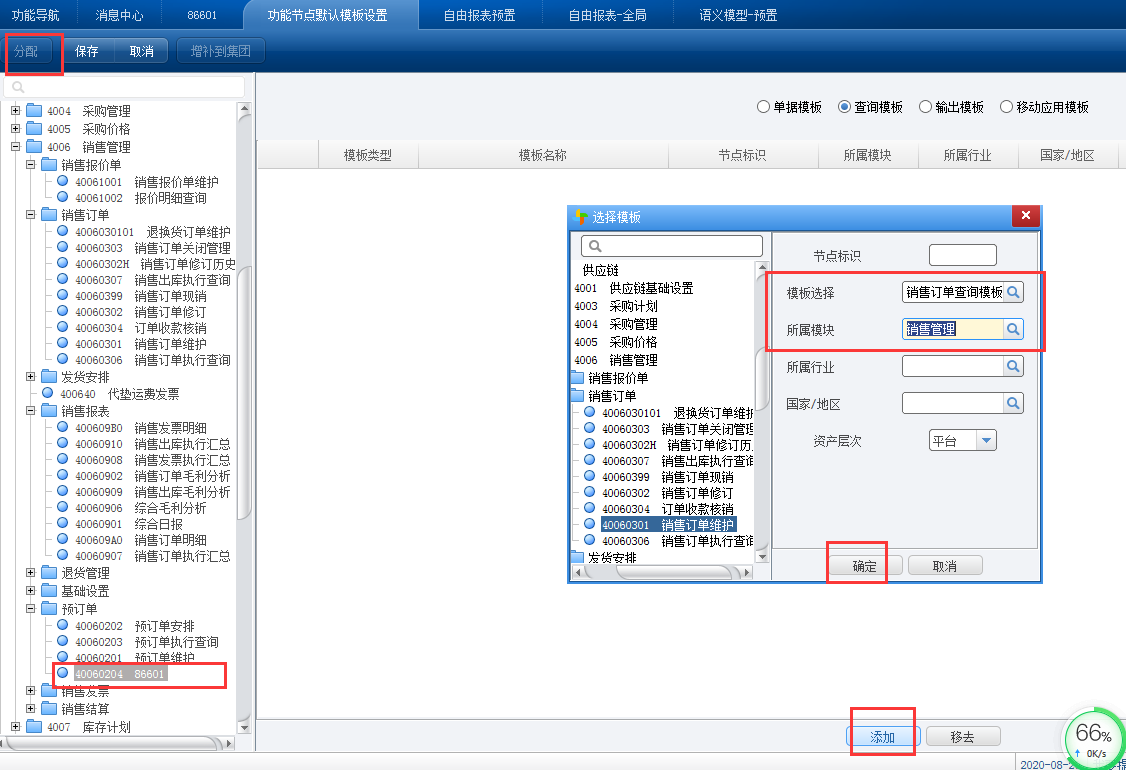

第五步:功能节点默认模板设置中添加查询模板。模板选择销售订单查询模板,模块选择销售管理。

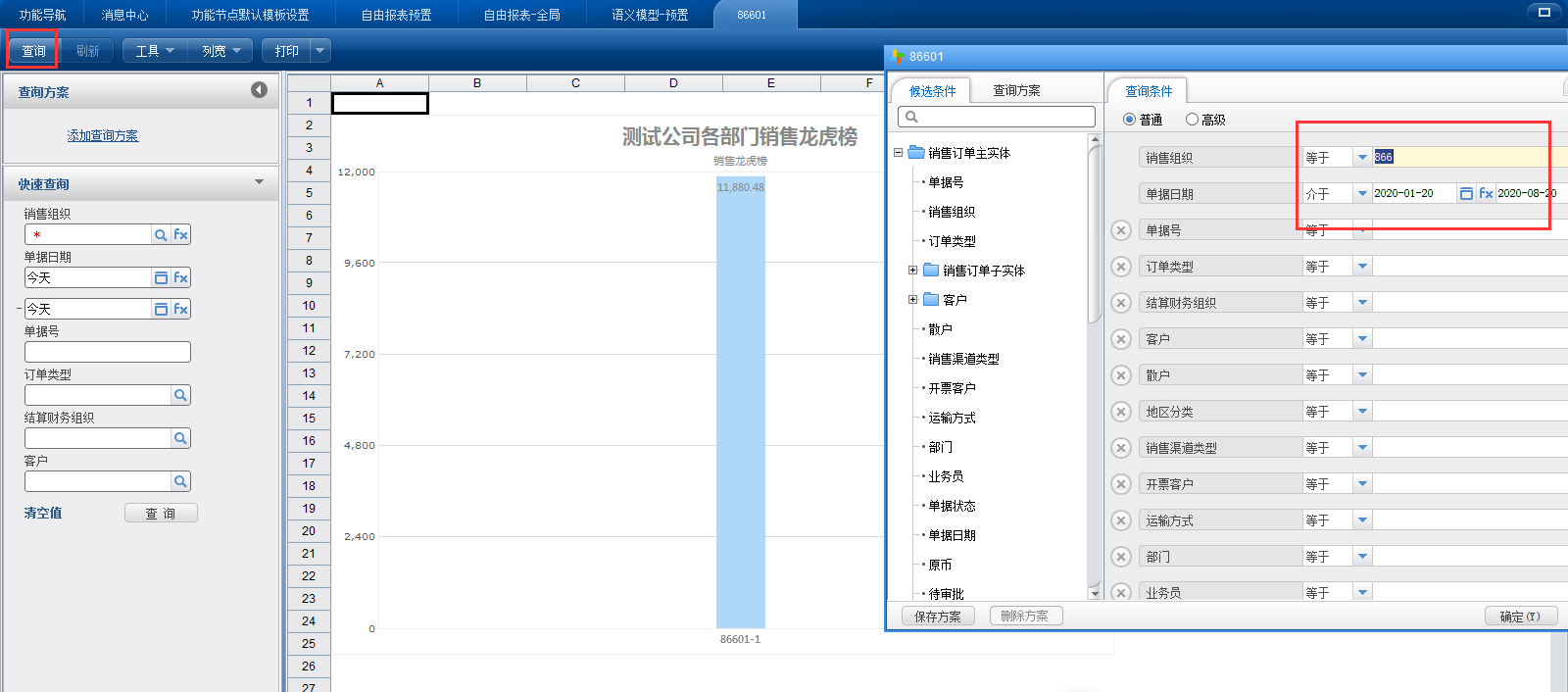

第六步:登录节点进行查询验证数据。

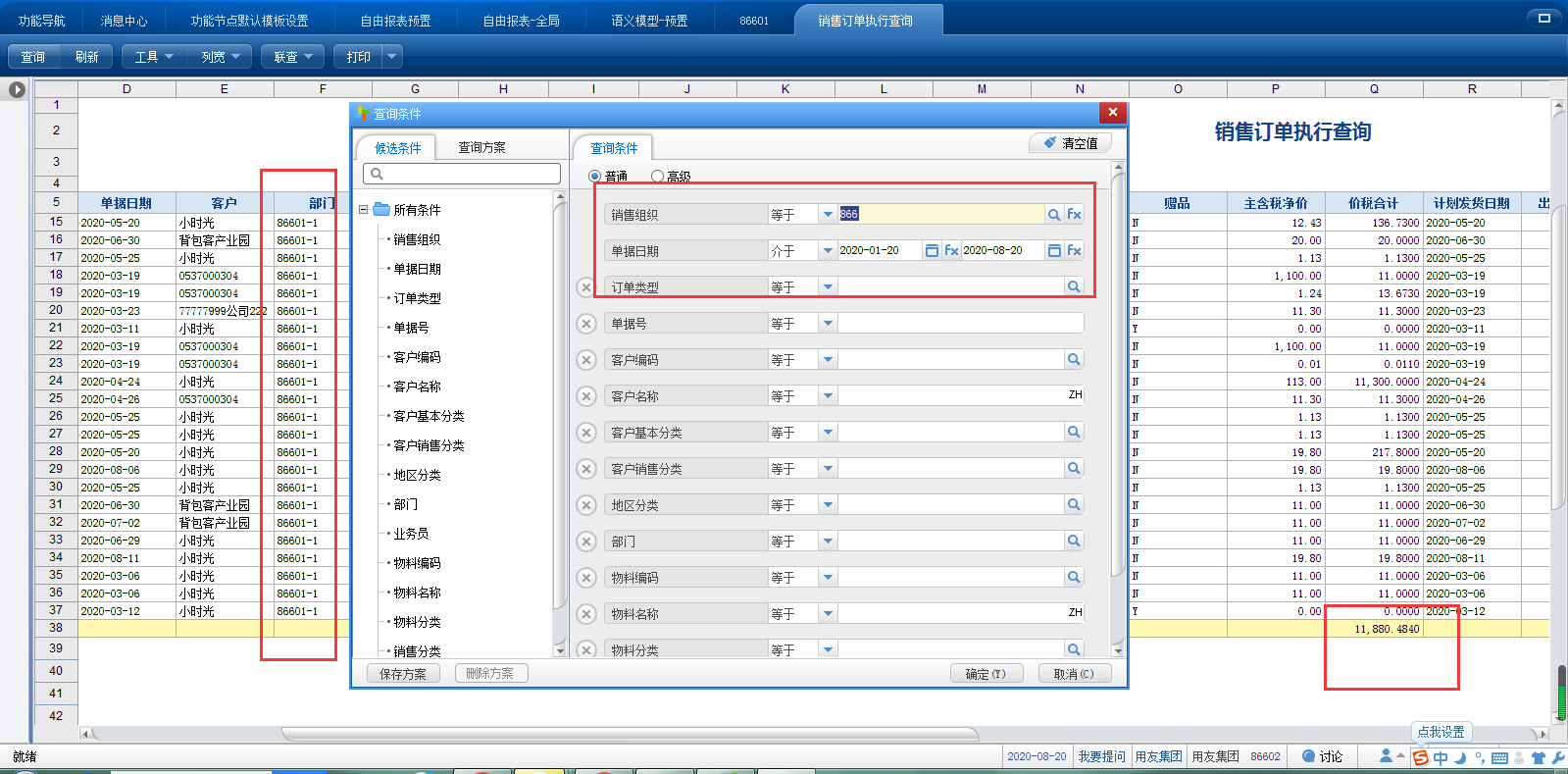

图表显示86601-1的价税合计金额是11880.48,核对销售订单执行查询数据一致。

切换查询条件数据会相应更新。

四、 注意事项:
1、 自由报表发布类型为查询,需要在功能节点默认模板中添加查询模板。
2、 自由报表发布类型为报表,不需要添加查询模板,但是需要先订阅在查询。
